交直流穩壓電源由變壓器降壓，整流濾波，基準電源電路，基準電壓電路，穩壓、穩流比較放大電路，調整電路及穩流取樣電路等組成。當輸出電壓由于電源電壓或負載電流變化引起變動時，則變動的信號經穩壓取樣電路與基準電壓相比較，其所得誤差信號經比較放大器放大后，經放大電路control調整管使輸出電壓調整為給定值。

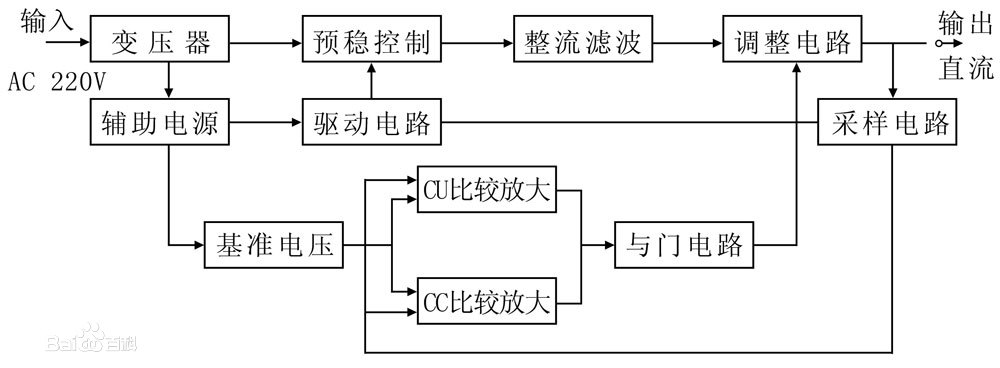

                              圖1 交直流穩壓電源電路原理圖

    如圖1所示，電路采用懸浮放大穩壓。并加入輔助電源和交流預穩，以減少調正管功耗和提高穩壓精度。繼電器預穩是追蹤輸出電壓自動切換變壓器次級抽頭，可控硅預穩壓是利用自動調整可控硅來實現前后同步自動預穩。
調整電路由CV 電壓比較放大器與CC 電流比較放大器的輸出經過與門電路來control，使偷出電壓或電流恒定。
   當穩壓工作時，CV 電壓比較放大器對調整管處于優先control狀態。當輸出電壓由于輸入電壓或負載變化使其偏離原來的電壓值時，經由取樣電路，送入比較放大器的同相輸入端，與反相端設定的基準電壓進行比較放大后，通過門電路去control調整管，使其輸出電壓趨于原定的數值，從而達到穩壓目的。
   電路處于穩流工作時，CC 電流比較放大器處于優先control，control過程和穩壓工作時完全相同。
   電路工作狀態，可自動轉換：當負載在額定值苑圍內變動時，電路工作在穩壓狀態。當負載超過額之值時或輸出端短路時，電路失去穩壓作用，自動轉到穩流狀態。若負載減徑到額定值時，或是開路，電路又自動轉到穩壓狀態。
   雙路電源為兩套完全隔離的交直流穩壓電源，當電源輸出串聯使用時，可以擴大輸出電壓，總輸出包壓為兩路輸出電壓之和。當兩路軸出并聯使用時，能夠擴大輸出電流，輸出電流為兩路電流之和，兩路串聯使用可以選擇單獨調壓，也可選擇兩路追蹤調壓。調節主路電壓，從路輸出電壓將會同步追蹤上升或下降。此時調節從路電壓旋鈕是無效的。
   對于非標定做的雙路電源，可能無此按鈕，無此按鈕的雙路直流穩壓穩流電源，禁止串并聯使用。
