交流變頻電源常見故障及解決方案
變頻電源由主回路、電源回路、IM驅動及保護回路、冷卻風扇等幾部分組成。其結構多為單元化或模塊化形式。由于使用方法不正確或設置環境不合理，將容易造成變頻電源誤動作及發生故障，或者無法滿足預期的運行效果。
2021-07-15 14:48:06工軍電子系統（上海）有限公司

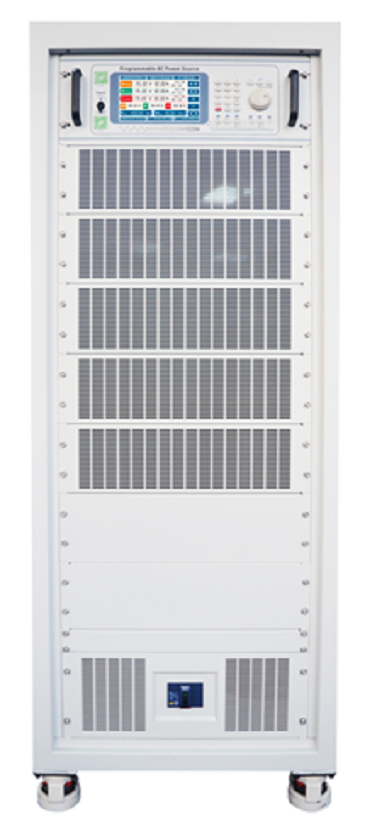

變頻電源由主回路、電源回路、IM驅動及保護回路、冷卻風扇等幾部分組成。其結構多為單元化或模塊化形式。由于使用方法不正確或設置環境不合理，將容易造成變頻電源誤動作及發生故障，或者無法滿足預期的運行效果。為防患于未然，事先對故障原因進行認真分析尤為重要。
1、主回路常見故障分析
主回路主要由三相或單相整流橋、平滑電容器、波電容器、IPM要考慮適當?shù)沫h(huán)境溫度，另一方面可以采取措減少脈動電流。采用改善功率因數的交流或直流電抗器可以減少脈動電流，從而延長電解電容器的壽命。
在電容器維護時，通常以比較容易測量的靜電容量來判斷電解電容器的劣化情況，當靜電容量低于額定值的80％，絕綠阻抗在5MΩ以下時，應考慮更換電解電容器。
2、control回路故障分析
control回路影響変頻電源壽命的是電源部分，是平滑電容器和IPM電路板中的緩沖電容器，其原理與前述相同，但這里的電容器中通過的脈動電流，是基本不受主回路負載影響的定值，故其壽命主要由溫度和通電時間決定。由于電容器都焊接在電路板上，通過測量靜電容量來判斷劣化情況比較困難，一般根據電容器環境溫度以及使用時間，來推算是否接近其使用壽命。
電源電路板給control回路、IPM驅動電路和表面操作顯示板以及風扇等提供電源，這些電源一般都是從主電路輸出的直流電壓，通過開關電源再分別整流而得到的。因此，某一路電源短路，除了本路的整流電路受損外，還可能影響其他部分的電源，如由于誤操作而使control電源與公共接地短接，致使電源電路板上開關電源部分損壞，風扇電源的短路導致其他電源斷電等。一般通過觀察電源電路板就比較容易發現。
邏輯control電路板是変頻電源的core，它集中了CPU、MU、RAM、 EEPROMI等大規模集成電路，具有很高的可靠性，本身出現故障的概率很小，但有時會因開機而使全部control端子同時閉合，導致変頻電源出現 EEPROM故障，這只要對 EEPROMI重新復位就可以了。
IPM電路板包含驅動和緩沖電路，以及過電壓、缺相等保護電路。從邏輯control板來的PM信號，通過光耦合將電壓驅動信號輸入IPM模塊，因而在檢測模快的同時，還應測量IPM模塊上的光耦。
3、冷卻系統
冷卻系統主要包括散熱片和冷卻風扇。其中冷卻風扇壽命較短臨近使用壽命時，風扇產生震動，噪聲大至后停轉，変頻電源出現IPM過熱跳閘。冷卻風扇的壽命受陷于軸承，大約為10000～35000h。
當変頻電源連續運轉時，需要2-3年更換一次風扇或軸承。為了延長風扇的壽命，一些產品的風扇只在變頻電源運轉時而不是電源開啟時運行。
4、外部的電磁感應干擾
如果変頻電源周存在干擾源，它們將通過radiate或電源線侵入変頻電源的內部，引起control回路誤動作，造成工作不正?；蛲C，嚴重時甚至損壞変頻電源。減少噪聲干擾的具體方法有:変頻電源周圍所有繼電器、接觸器的control線上，加裝防止沖擊電壓的吸收裝置，如RC浪涌吸收器，其接線不能超過20cm;盡量縮短control回路的配線距離，并使其與主回路分離;変頻電源control回路配線絞合節距離應在15mm以上，與主回路保持10cm以上的間距;変頻電源距離電動機很遠時(超過100m)，這時一方面可加大導線截面面積，保證線路壓降在2％以內，同時應加裝頻電源輸出電抗器，用來補償因長距離導線產生的分布電容的充電電流。變頻電源接地端子應按規定進行接地，必須在special接地點可靠接地，不能同電焊、動力接地混用;変頻電源輸入端安裝無線電噪聲波器，減少輸入高諧波，從而可降低從電源線到電子設備的噪聲影響;同時在變頻電源的輸出端也安裝無線電噪聲漶波器，以降低其輸出端的線路噪聲。
5、安裝環境
変頻電源屬于電子器件裝置，對安裝環境要求比較嚴格，在其說明書中有詳細安裝使用環境的要求。在特殊情況下，若確實無法滿足這些要求，須盡量采用相應inhibit措施:振動是對電子器件造成機械損傷的主要原因，對于振動沖擊較大的場合，應采用橡膠等避振措施；潮濕、腐蝕性氣體及塵埃等將造成電子器件銹蝕、接觸不良、絕緣降低而形成短路，作為防范措施，應對control板進行防腐防塵處理，并采用封閉式結構;溫度是影響電子器件壽命及可靠性的重要因素，特別是半導體器件，應根據裝置要求的環境條件安裝空調或避免日光直射。
除上述幾點外，定期檢查変頻電源的空氣濾清器及冷卻風扇也是非常必要的。對于特殊的高寒場合，為防止微處理器因溫度過低不能正常工作，應采取設置空氣加熱器等必要措施。
6、電源異常
電源異常大致分以下3種，即缺相、低電壓、停電，有時也出現雪、雷擊造成的，有時也因為同一供電系統內出現對地短路及相間短路。而雷擊因地域和季節有很大差異。除電壓波動外，有些電網或自行發電的單位，也會出現頻率波動，并且這些現象有時在短時間內重復出現，為保證設備的正常運行，對変頻電源供電電源也提出相應要求。
如果附近有直接啟動的電動機和電磁爐等設備，為防止這些設備投進時造成的電壓降低，其電源應和變頻電源的電源分離，減小相互影響。
A對于要求瞬時停電后仍能繼續運行的設備，除選擇合適價格的変頻電源外，還應預先考慮電機負載的降速比例。當変頻電源和外部control回路都采用瞬間停電補償方式時，失壓回復后，通過測速電機測速來防止在加速中的過電流。
B對于要求必須連續運行的設備，應對變頻電源加裝自動切換的不停電電源裝置。像帶有二極管輸入及使用單相control電源的變頻電源，雖然在缺相狀態，但也能繼續工作，但整流器中個別器件電流過大，及電容器的脈沖電流過大，若長期運行將對變頻電源的壽命及可靠性造成不良影響，應及早檢查處理。
7、雷擊、感應雷電
至善至美的服務是我們的追求，歡迎新老客戶放心選購自己心儀產品，我們將竭誠為您服務！較多產品的詳細信息您可以通過公司網頁或撥打本公司服務專線了解。網址：http://www.wcaiw.com 熱線：021-54787713
1、主回路常見故障分析
主回路主要由三相或單相整流橋、平滑電容器、波電容器、IPM要考慮適當?shù)沫h(huán)境溫度，另一方面可以采取措減少脈動電流。采用改善功率因數的交流或直流電抗器可以減少脈動電流，從而延長電解電容器的壽命。
在電容器維護時，通常以比較容易測量的靜電容量來判斷電解電容器的劣化情況，當靜電容量低于額定值的80％，絕綠阻抗在5MΩ以下時，應考慮更換電解電容器。
2、control回路故障分析
control回路影響変頻電源壽命的是電源部分，是平滑電容器和IPM電路板中的緩沖電容器，其原理與前述相同，但這里的電容器中通過的脈動電流，是基本不受主回路負載影響的定值，故其壽命主要由溫度和通電時間決定。由于電容器都焊接在電路板上，通過測量靜電容量來判斷劣化情況比較困難，一般根據電容器環境溫度以及使用時間，來推算是否接近其使用壽命。
電源電路板給control回路、IPM驅動電路和表面操作顯示板以及風扇等提供電源，這些電源一般都是從主電路輸出的直流電壓，通過開關電源再分別整流而得到的。因此，某一路電源短路，除了本路的整流電路受損外，還可能影響其他部分的電源，如由于誤操作而使control電源與公共接地短接，致使電源電路板上開關電源部分損壞，風扇電源的短路導致其他電源斷電等。一般通過觀察電源電路板就比較容易發現。
邏輯control電路板是変頻電源的core，它集中了CPU、MU、RAM、 EEPROMI等大規模集成電路，具有很高的可靠性，本身出現故障的概率很小，但有時會因開機而使全部control端子同時閉合，導致変頻電源出現 EEPROM故障，這只要對 EEPROMI重新復位就可以了。
IPM電路板包含驅動和緩沖電路，以及過電壓、缺相等保護電路。從邏輯control板來的PM信號，通過光耦合將電壓驅動信號輸入IPM模塊，因而在檢測模快的同時，還應測量IPM模塊上的光耦。
3、冷卻系統
冷卻系統主要包括散熱片和冷卻風扇。其中冷卻風扇壽命較短臨近使用壽命時，風扇產生震動，噪聲大至后停轉，変頻電源出現IPM過熱跳閘。冷卻風扇的壽命受陷于軸承，大約為10000～35000h。
當変頻電源連續運轉時，需要2-3年更換一次風扇或軸承。為了延長風扇的壽命，一些產品的風扇只在變頻電源運轉時而不是電源開啟時運行。
4、外部的電磁感應干擾
如果変頻電源周存在干擾源，它們將通過radiate或電源線侵入変頻電源的內部，引起control回路誤動作，造成工作不正?；蛲C，嚴重時甚至損壞変頻電源。減少噪聲干擾的具體方法有:変頻電源周圍所有繼電器、接觸器的control線上，加裝防止沖擊電壓的吸收裝置，如RC浪涌吸收器，其接線不能超過20cm;盡量縮短control回路的配線距離，并使其與主回路分離;変頻電源control回路配線絞合節距離應在15mm以上，與主回路保持10cm以上的間距;変頻電源距離電動機很遠時(超過100m)，這時一方面可加大導線截面面積，保證線路壓降在2％以內，同時應加裝頻電源輸出電抗器，用來補償因長距離導線產生的分布電容的充電電流。變頻電源接地端子應按規定進行接地，必須在special接地點可靠接地，不能同電焊、動力接地混用;変頻電源輸入端安裝無線電噪聲波器，減少輸入高諧波，從而可降低從電源線到電子設備的噪聲影響;同時在變頻電源的輸出端也安裝無線電噪聲漶波器，以降低其輸出端的線路噪聲。
5、安裝環境
変頻電源屬于電子器件裝置，對安裝環境要求比較嚴格，在其說明書中有詳細安裝使用環境的要求。在特殊情況下，若確實無法滿足這些要求，須盡量采用相應inhibit措施:振動是對電子器件造成機械損傷的主要原因，對于振動沖擊較大的場合，應采用橡膠等避振措施；潮濕、腐蝕性氣體及塵埃等將造成電子器件銹蝕、接觸不良、絕緣降低而形成短路，作為防范措施，應對control板進行防腐防塵處理，并采用封閉式結構;溫度是影響電子器件壽命及可靠性的重要因素，特別是半導體器件，應根據裝置要求的環境條件安裝空調或避免日光直射。
除上述幾點外，定期檢查変頻電源的空氣濾清器及冷卻風扇也是非常必要的。對于特殊的高寒場合，為防止微處理器因溫度過低不能正常工作，應采取設置空氣加熱器等必要措施。
6、電源異常
電源異常大致分以下3種，即缺相、低電壓、停電，有時也出現雪、雷擊造成的，有時也因為同一供電系統內出現對地短路及相間短路。而雷擊因地域和季節有很大差異。除電壓波動外，有些電網或自行發電的單位，也會出現頻率波動，并且這些現象有時在短時間內重復出現，為保證設備的正常運行，對変頻電源供電電源也提出相應要求。
如果附近有直接啟動的電動機和電磁爐等設備，為防止這些設備投進時造成的電壓降低，其電源應和變頻電源的電源分離，減小相互影響。
A對于要求瞬時停電后仍能繼續運行的設備，除選擇合適價格的変頻電源外，還應預先考慮電機負載的降速比例。當変頻電源和外部control回路都采用瞬間停電補償方式時，失壓回復后，通過測速電機測速來防止在加速中的過電流。
B對于要求必須連續運行的設備，應對變頻電源加裝自動切換的不停電電源裝置。像帶有二極管輸入及使用單相control電源的變頻電源，雖然在缺相狀態，但也能繼續工作，但整流器中個別器件電流過大，及電容器的脈沖電流過大，若長期運行將對變頻電源的壽命及可靠性造成不良影響，應及早檢查處理。
7、雷擊、感應雷電
雷擊或感應電擊形成的沖擊電壓，有時也會造成變頻電源的損壞。此外，當電源系統一次側帶有真空斷路器時，短路開閉會產生較高的沖擊電壓。為防止因沖擊電壓造成過電壓損壞，通常需要在変頻電源的輸入端加壓敏電阻等吸收器件。真空斷路器應增加RC浪涌吸收器。若變壓器一次側有真空斷路器，應在control時序上，保證真空斷路器動作前先將變頻電源斷開。
至善至美的服務是我們的追求，歡迎新老客戶放心選購自己心儀產品，我們將竭誠為您服務！較多產品的詳細信息您可以通過公司網頁或撥打本公司服務專線了解。網址：http://www.wcaiw.com 熱線：021-54787713
